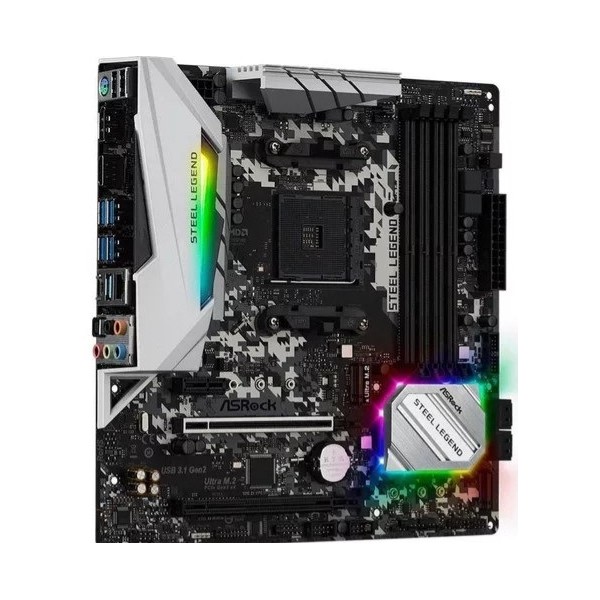

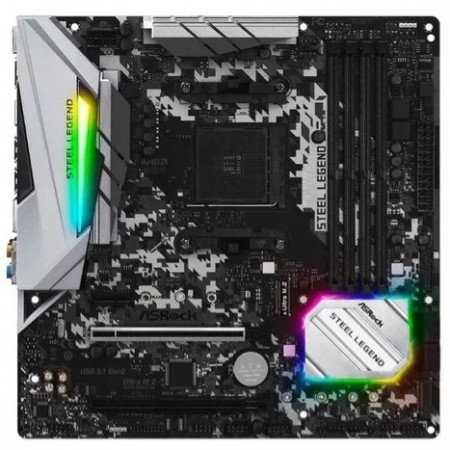

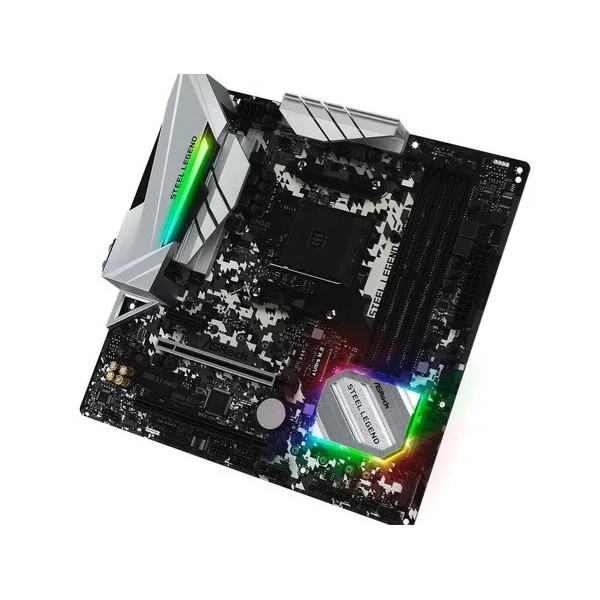

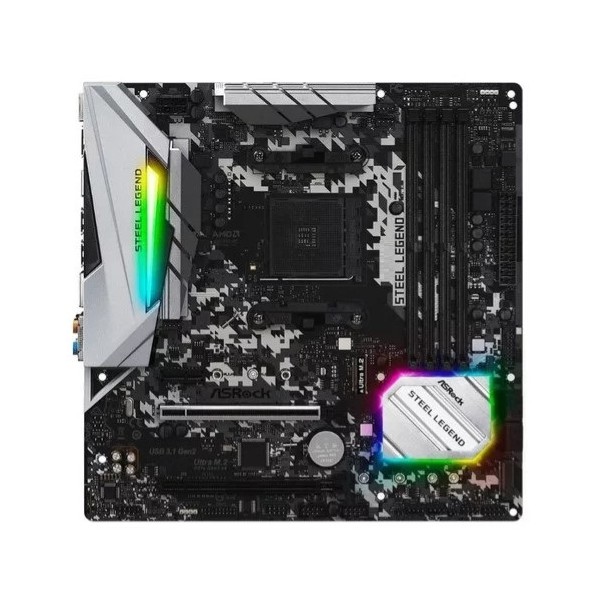

As placas-mãe Asrock também passam por rigorosos testes de resistência para garantir que possam lidar com condições em que outras podem falhar. Esteticamente, este modelo incorpora elementos de design geométrico e off-black robustos para refletir a confiabilidade e estabilidade. Com fornecimento de energia atualizado e opções abrangentes de refrigeração para alimentar as CPUs mais recentes da AMD, além de suporte para memória e armazenamento mais rápidos, é a base perfeita para o seu próximo equipamento de batalha de alta contagem de núcleos.
Ficha Técnica:
ASRock USB 3.1 Gen2
Porta tipo ASRock USB 3.1 Gen2 (10 Gb / s)
Porta ASRock USB 3.1 Gen2 tipo C (10 Gb / s)
ASRock Liga Super
Dissipador de calor em liga de alumínio XXL
Acoplador de potência 60A Premium
Nichicon 12K bonés pretos (100% Japão fez capacitores de polímeros condutores de alta qualidade)
I / O Armadura
Sapphire PCB preto
High Density tecido vidro PCB
2 onces de cobre PCB
Slot ASRock Aço
ASRock Ultra M2 (PCIe Gen3 x4)
ASRock pico total de Protecção ( para todas as portas USB, de áudio, LAN)
ASRock Live Update e APP Shop
AMD StoreMI
Soquete AMD AM4
Design Digi Power
6 design de fase de energia
TDP: 105W
Chipset: AMD Promontory
Tecnologia de Memória Dual Channel DDR4
4 Slots DDR4 DIMM
CPUs AMD Ryzen (Pinnacle Ridge) suportam DDR4 3533+ (OC) / 3200 (OC) / 2933 (OC) / 2667/2400/2133 ECC e não-ECC, memória sem buffer *
CPUs da série AMD Ryzen (Summit Ridge) suportam DDR4 3466+ (OC) / 3200 (OC) / 2933 (OC) / 2667/2400/2133 ECC e não-ECC, memória sem buffer *
AMD As CPUs da série Ryzen (Raven Ridge) suportam memória sem buffer DDR4 3466+ (OC) / 3200 (OC) / 2933/2667/2400/2133 *
Máx. capacidade de memória do sistema: 64GB * *
Contato de ouro de 15μ em slots DIMM
Para CPUs da série Ryzen (Raven Ridge), o ECC é suportado apenas com CPUs PRO.
Por favor, consulte a tabela abaixo para suporte a freqüência de memória não-XMP da AMD. Para mais detalhes, consulte o QVL no site da ASRock.
Devido à limitação do sistema operacional, o tamanho real da memória pode ser inferior a 4 GB para a reserva para uso do sistema no sistema operacional Windows de 32 bits. Para o SO Windows 64-bit com CPU de 64 bits, não existe tal limitação.
128Mb AMI UEFI Legal BIOS com suporte a GUI multilíngue
Suporta "Plug and Play"
Acordos de ativação de conformidade com ACPI 5.1 Suporta jumperfree
Suporte a SMBIOS 2.3
DRAM Multi-ajuste de tensão
Gráficos integrados da série AMD Radeon ™ Vega na série Ryzen APU *
DirectX 12, Pixel Shader 5.0
Padrão de memória compartilhada 2GB. A memória compartilhada máxima suporta até 16 GB.
Dual saída de gráficos: Suporte HDMI e DisplayPort 1.2 portas por controladores de imagem independentes
Suporta HDMI 1.4 com máx. resolução até 4K 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
Suporta DisplayPort 1.2 com máx. resolução de até 4K 2K (4096x2160) @ 60Hz
Suporta Auto Lip Sync, Deep Colour (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI 1.4 (compatível com monitor HDMI é necessário)
Suporta HDCP 1.4 com HDMI 1.4 e Portas DisplayPort 1.2
Suporta a reprodução de 4K Ultra HD (UHD) com portas HDMI 1.4 e DisplayPort 1.2
O suporte real pode variar de acordo com a CPU
A memória compartilhada máxima de 16 GB requer 32 GB de memória do sistema instalada.
Áudio de Áudio 7.1 CH com Proteção de Conteúdo (Codec de Áudio Realtek ALC892) *
Suporte a Áudio Blu-ray Premium
Suporta Proteção contra Surtos
Bonés de Áudio Nichicon Fine Gold Series
Blindagem Isolada PCB
Camadas PCB Individuais para Áudio R / L
Gold Audio Jacks
Para configurar o Áudio HD 7.1 CH, é necessário usar um módulo de áudio do painel frontal HD e ativar o recurso de áudio multicanal através do driver de áudio.
PCIE x1 Gigabit LAN 10/100/1000 Mb / s
Realtek RTL8111H
Suporta Wake-On-LAN
Suporta Proteção Lightning / ESD
Suporta Eficiência Energética Ethernet 802.3az
Suporta PXE
CPUs da série AMD Ryzen (Summit Ridge e Pinnacle Ridge)
1 Slot PCI Express 3.0 x16 (modo PCIE2: x16) *
1 Slot PCI Express 2.0 x16 (PCIE3: modo x4)
CPUs AMD Ryzen (Raven Ridge)
1 Slot PCI Express 3.0 x16 (modo PCIE2: x8) (Se você usar o APU série Athlon 2xxGE, o slot PCIE2 funcionará no modo x4).
1 slot PCI Express 2.0 x16 (PCIE3: modo x4)
CPUs AMD Athlon série
1 Slot PCI Express 3.0 x16 (modo PCIE2: x4) *
1 Slot PCI Express 2.0 x16 (PCIE3: modo x4)
1 Slot PCI Express 2.0 x1
Suporta AMD Quad CrossFireX e CrossFireX
Suporta NVMe SSD como discos de inicialização
4 Conectores SATA3 de 6,0 Gb / s, suporte a RAID (RAID 0, RAID 1 e RAID 10), NCQ, AHCI e Hot Plug
1 soquete M.2 Ultra (M2_1), suporta o tipo de chave M 2242/2260 / 2280 Módulo M.2 PCI Express até Gen3 x4 (32 Gb / s) (com Summit Summit, Raven Ridge e Pinnacle Ridge) ou Gen3 x2 (16 Gb / s) (com APU da série Athlon 2xxGE e Raven Ridge 2) * *
1 Tomada M.2 (M2_2), suporta o tipo M Key 2230/2242/2260/2280 M.2 SATA3 módulo de 6,0 Gb / s
M2_2 e SATA3_3 compartilham pistas. Se um deles estiver em uso, o outro será desativado.
Suporta NVMe SSD como discos de inicialização
Suporta ASRock U.2 Kit
1 comunicação de porta COM
1 comunicação de TPM
1 comunicação de intrusão de chassi
1 LED de alimentação e cabeçalho de alto-falante
1 comunicação de LED RGB *
1 comunicação de LED endereçável * *
1 AMD Fan LED Header * * *
1 Conector do Ventilador da CPU (4 pinos) * * * *
1 Conector do Ventilador da Bomba de Água / CPU (4 pinos) (Controle de Velocidade do Ventilador Inteligente) * * * * *
3 Conectores do Ventilador da Bomba de Água / Chassis ( 4 pinos) (Controle Inteligente da Velocidade do Ventilador) * * ** * *
1 conector de alimentação ATX de 24 pinos
1 conector de alimentação de 8 pinos 12V
1 conector de áudio do painel frontal
2 USB 2.0 Headers (suporte 4 portas USB 2.0) (Suporta proteção ESD)
1 USB 3.1 Gen1 Header (Suporta 2 portas USB 3.1 Gen1) (Suporta proteção ESD)
Suporta no total até 12V / 3A, 36W LED Faixa
Suporta no total até 5V / 3A, de tira de LED 15W
tiras O LED Cabeçalho AMD Ventilador suporta LED de carga máxima de 3A (36W) e comprimento até 2,5M
O conector do ventilador da CPU suporta a ventoinha da CPU de potência máxima do ventilador de 1A (12W).
O ventilador da bomba de água / CPU suporta a ventoinha do radiador de água com uma potência máxima de 2A (24W).
O Ventilador da Chassis / Bomba de Água suporta a ventoinha do radiador de água com uma potência máxima de 2A (24W).
CPU_FAN2 / WP, CHA_FAN1 / WP, CHA_FAN2 / WP e CHA_FAN3 / WP podem detectar automaticamente se a ventoinha de 3 ou 4 pinos está em uso.

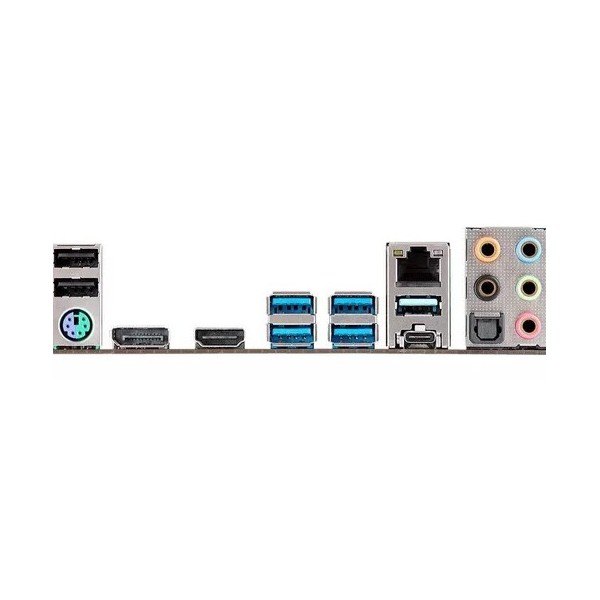

Painel Traseiro I / O
1 porta PS / 2 para mouse / teclado
1 porta HDMI
1 DisplayPort 1.2
1 porta de saída SPDIF óptica
2 portas USB 2.0 (suporta proteção ESD)
1 porta USB 3.1 Gen2 tipo-A (10 Gb / s) (Suporta proteção ESD)
1 porta USB 3.1 Gen2 tipo C (10 Gb / s) (suporta proteção ESD)
4 portas USB 3.1 Gen1 (suporta proteção ESD)
1 porta de rede RJ-45 com LED (ACT / LINK LED e SPEED LED)
Tomadas de áudio HD: Alto-falante traseiro / central / baixo / entrada de linha / alto-falante frontal / microfone (Gold Audio Jacks)
Software:
ASRock A-Tuning
ASRock Polychrome RGB
ASRock XFast LAN
UEFI: ASRock Full HD UEFI
ASRock Instant Flash
Instalador ASRock Easy RAID
Esses utilitários podem ser baixados da ASRock Live Update e APP Shop.
CD de suporte: Drivers, utilitários, software antivírus (versão de avaliação), navegador Google Chrome e barra de ferramentas
Sensores de Temperatura: CPU, CPU / Bomba de Água, Chassis / Ventiladores de Bomba de Água
Tacômetro de Ventilador: CPU, CPU / Bomba de Água, Ventiladores de Chassi / Bomba de Água
Ventilador Silencioso (Ajuste automático da velocidade do ventilador pelo CPU): CPU, CPU / Ventiladores da bomba de água, chassi / bomba de água
Ventilador Controle de velocidade múltipla: CPU, CPU / Bomba de água, Ventiladores da Chassi / Bomba de Água
Detecção CASE OPEN
Monitoramento de tensão: + 12V, + 5V, + 3.3V, Vcore
Fator de forma: Fator de forma Micro ATX: 9,6 pol. 9,6 pol., 24,4 cm 24,4 cm
Sistema Operacional: Microsoft Windows 10 de 64 bits
FCC, CE
Preparado para ErP / EuP (é necessária uma fonte de alimentação pronta para ErP / EuP)
