As placas-mãe Asus também passam por rigorosos testes de resistência para garantir que possam lidar com condições em que outras podem falhar. Esteticamente, este modelo incorpora elementos de design geométrico e off-black robustos para refletir a confiabilidade e estabilidade. Com fornecimento de energia atualizado e opções abrangentes de refrigeração para alimentar as CPUs mais recentes da Intel, além de suporte para memória e armazenamento mais rápidos, é a base perfeita para o seu próximo equipamento de batalha de alta contagem de núcleos.
Ficha Técnica:
CPU: Suporta Tecnologia Intel Turbo Boost 2.0 e Tecnologia Intel Turbo Boost Max 3.0
O suporte da tecnologia Intel Turbo Boost Max 3.0 depende dos tipos de CPU.
Memória: 4 DIMM, máx. 128GB, DDR4 5333 (OC) / 5133 (OC) / 5000 (OC) / 4800 (OC) / 4600 (OC) / 4400 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 ( OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3200/3000/2933/2800/2666/2400/2133 Não-ECC, Memória sem buffer *
Arquitetura de memória de canal duplo
Suporta Intel Extreme Memory Profile (XMP)
OptiMem II
* O suporte de frequência de memória real depende dos tipos de CPU e módulos DRAM
Gráficos: 1 DisplayPort 1.4
1 DisplayPort
1 Porta HDMI
As especificações gráficas podem variar entre os tipos de CPU.
Suporta máx. 4K 60Hz conforme especificado em DisplayPort 1.4
Suporta 4K 60 Hz conforme especificado em HDMI 2.1.
O suporte à resolução VGA depende da resolução dos processadores ou placas gráficas.
Slots de Expansão: Processadores Intel de 12ª geração *
1 Slot PCIe 5.0 x16
1 Slot PCIe 3.0 x16 (suporta modo x4)
1 Slot PCIe 3.0 x4
2 Slots PCIe 3.0 x1
* Verifique a tabela de bifurcação PCIe no site de suporte.
** Suporta memória Intel Optane série H em slot PCIe conectado a PCH
Armazenamento: Suporta 4 slots M.2 e 4 portas SATA 6 Gb / s
Processadores Intel 12ª geração
Slot M.2_1 (chave M), tipo 2242/2260/2280/22110
Os processadores Intel 12ª geração suportam o modo PCIe 4.0 x4
Chipset Intel Z690 **
Slot M.2_2 (chave M), tipo 2242/2260/2280 (suporta os modos PCIe 4.0 x4 e SATA)
Slot M.2_3 (chave M), tipo 2242/2260/2280/22110 (suporta o modo PCIe 4.0 x4)
Slot M.2_4 (chave M), tipo 2242/2260/2280 (suporta o modo PCIe 4.0 x4)
4 Portas SATA de 6 Gb / s
* A tecnologia de armazenamento Intel Rapid suporta NVMe RAID 0/1/5, SATA RAID 0/1/5/10.
** Intel Rapid Storage Technology suporta Intel Optane Memory H Series em slots M.2 conectados a PCH.
LAN: 1 Ethernet Intel 2,5 Gb
TUF LANGuard
Áudio: CODEC de áudio de alta definição Realtek ALC897 / 887 7.1 Surround Sound *
Realtek 7.1 Surround Sound Áudio de alta definição CODEC *
Suporta: detecção de jack, multi-streaming, retificação de jack do painel frontal
Suporta reprodução de até 24 bits / 192 kHz
Recursos de áudio
Blindagem de áudio
Porta de saída S / PDIF óptica traseira
Capacitores de áudio premium
Camadas de PCB de áudio dedicadas
Capa de Áudio
USB: 1 Porta USB 3.2 Gen 2x2 (1 USB Type-C)
2 Portas USB 3.2 Gen 2 (2 Tipo A)
5 Portas USB 3.2 Gen 1 (4 Tipo-A + 1 USB Tipo-C)
1 Conector USB 3.2 Gen 2 (compatível com USB Type-C)
1 Conector USB 3.2 Gen 1 suporta 2 portas USB 3.2 Gen 1 adicionais
2 Conectores USB 2.0 suportam 4 portas USB 2.0 adicionais
Conectores internos:
1 Chapa TB (para placa TB adicional)
1 Conector 4 pinos CPU Fan header
1 Conector 4 pinos CPU OPT Fan header
1 Conector da bomba AIO de 4 pinos
4 Conector 4 pinos Chassis Fan headers
1 Conector de alimentação principal de 24 pinos
1 Conector de alimentação de + 12V de 8 pinos
1 Conector 4 pinos + Conector de alimentação 12V
4 Slots M.2 (chave M)
4 Portas SATA de 6 Gb / s
1 Conector USB 3.2 Gen 2 (compatível com USB Type-C)
1 Conector USB 3.2 Gen 1 suporta 2 portas USB 3.2 Gen 1 adicionais
2 Conectores USB 2.0 suportam 4 portas USB 2.0 adicionais
Diversos
3 Conectores endereçáveis de geração 2
1 Conector RGB AURA
1 Conector CMOS claro
1 COM Port header
1 Conector de áudio do painel frontal (AAFP)
1 20-3 pinos do painel do painel do sistema com função de intrusão do chassi
1 Conector Thunderbolt

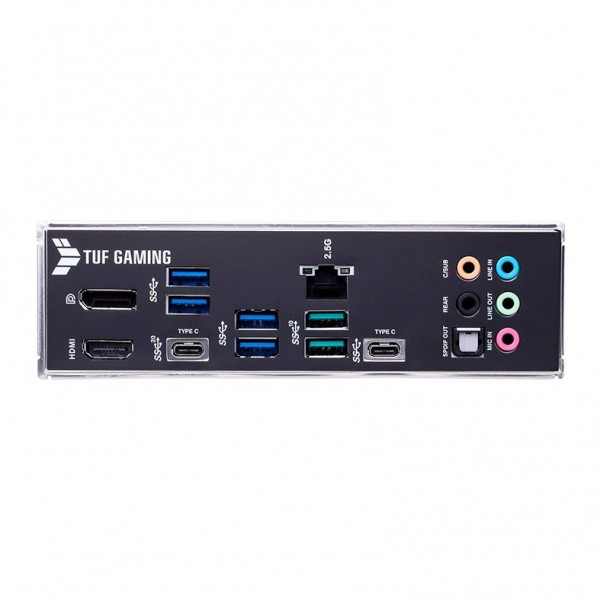

Painel traseiro:
1 Porta USB 3.2 Gen 2x2 (1 USB Type-C)
2 Portas USB 3.2 Gen 2 (2 Tipo A)
5 Portas USB 3.2 Gen 1 (4 Tipo-A + 1 USB Tipo-C)
1 DisplayPort
1 Porta HDMI
1 Porta Ethernet Intel 2,5 Gb
5 Conectores de áudio
1 Porta de saída óptica S / PDIF
Recursos de software:
Caixa de Arsenal
AURA Creator
AURA Sync
Fan Xpert 4
Cancelamento de ruído AI bidirecional
AI Suite 3
Utilitário de desempenho e economia de energia
TurboV EVO
EPU
DIGI + VRM
TUF GAMING CPU-Z
Processamento de Áudio DTS
MyAsus
UEFI BIOS
ASUS EZ DIY
ASUS CrashFree BIOS 3
ASUS EZ Flash 3
Modo ASUS UEFI BIOS EZ
ASUS TUF PROTECTION
DIGI+ VRM (Digital power design with DrMOS)
Proteção aprimorada de sobrecorrente DRAM
Protetores ESD
TUF LANGuard
Proteção contra sobretensão
Safeslot
E / S traseira de aço inoxidável
ASUS Q-Design
M.2 Q-Latch
Q-DIMM
Q-LED (CPU [vermelho], DRAM [amarelo], VGA [branco], dispositivo de inicialização [amarelo verde])
Q-Slot
Solução Térmica ASUS
Dissipador M.2
Design do dissipador de calor VRM
ASUS EZ DIY
Protetor de alavanca de soquete de CPU
ProCool
Blindagem de E / S pré-montada
SafeDIMM
AURA Sync
Conectores RGB AURA
Conectores endereçáveis Gen 2
BIOS: 192 (128 + 64) Mb Flash ROM, UEFI AMI BIOS
Gerenciamento: WOL por PME, PXE
Formato: ATX, 30,5 cm 24,4 cm
