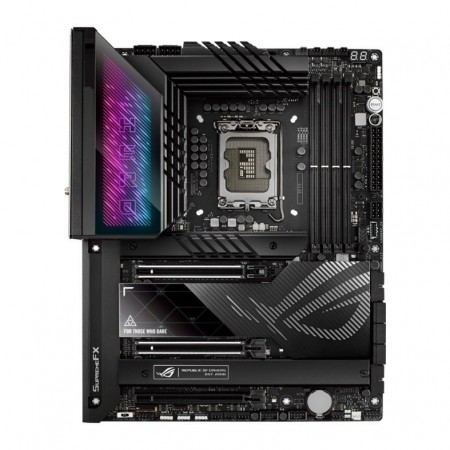

As placas-mãe Asus também passam por rigorosos testes de resistência para garantir que possam lidar com condições em que outras podem falhar. Esteticamente, este modelo incorpora elementos de design geométrico e off-black robustos para refletir a confiabilidade e estabilidade. Com fornecimento de energia atualizado e opções abrangentes de refrigeração para alimentar as CPUs mais recentes da Intel, além de suporte para memória e armazenamento mais rápidos, é a base perfeita para o seu próximo equipamento de batalha de alta contagem de núcleos.
Ficha Técnica:
CPU: Intel Socket LGA1700 para processadores Intel Core de 13ª geração e processadores Intel Core de 12ª geração, Pentium Gold e Celeron Suporta Intel Turbo Boost Technology 2.0 e Intel Turbo Boost Max Technology 3.0*
*O suporte à tecnologia Intel Turbo Boost Max 3.0 depende dos tipos de CPU.
Chipset: Chipset Intel
Memória:
4 DIMM, máx. 128 GB, DDR5 7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000 / 4800 MHz Não-ECC, memória sem buffer
Arquitetura de memória de canal duplo
Suporta Intel Extreme Memory Profile (XMP)
Tipos de memória suportados, taxa de dados (velocidade) e número de módulos DRAM variam dependendo da configuração de CPU e memória
Gráficos:
1 Porta HDMI
2 Portas Intel Thunderbolt 4 (USB Type-C) suportam saídas de vídeo DisplayPort 1.4 e Thunderbolt
Suporta 4K 60Hz conforme especificado em HDMI 2.1.
O suporte à resolução VGA depende da resolução dos processadores ou das placas gráficas.
Slots de expansão:
Processadores Intel 13 e 12 geração
2 Slots PCIe 5.0 x16 (suporta modos x16 ou x8/x8)**
Chipset Intel
1 Slot PCIe 4.0 x16 (suporta modos x4, x4/x4)
Quando a placa ROG Hyper M.2 é instalada em PCIEX16(G5)_1, PCIEX16(G5)_2 irá rodar apenas x8 e se a placa ROG Hyper M.2 estiver instalada em PCIEX16(G5)_2, PCIEX16(G5)_1 irá execute apenas x8.
Armazenamento:
Total suporta 5 slots M.2 e 6 portas SATA 6 Gb/s
Processadores Intel 13ª e 12ª geração*
Slot M.2_1 (Key M), tipo 2242/2260/2280/22110 (suporta o modo PCIe 4.0 x4.)
Slot Hyper M.2_1 (Key M) via placa ROG Hyper M.2, tipo 2242/2260/2280/22110 (suporta modo PCIe 5.0 x4.)
Chipset Intel
Slot M.2_2 (Key M), tipo 2242/2260/2280 (suporta o modo PCIe 4.0 x4)
Slot M.2_3 (Key M), tipo 2242/2260/2280 (suporta modos PCIe 4.0 x4 e SATA)
Slot Hyper M.2_1 (Key M) via ROG Hyper M.description-rich-text-802167 .2, tipo 2242/2260/2280/22110 (suporta o modo PCIe 4.0 x4)
slot Hyper M.2_2 (Key M) via placa ROG Hyper M.2, tipo 2242/2260/2280/22110 (suporta PCIe 4.0 modo x4)***
6 Portas SATA 6Gb/s****
* A tecnologia de armazenamento Intel Rapid suporta PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10.
** Quando a placa ROG Hyper M.2 é instalada no PCIEX16(G5)_1, o slot Hyper M.2_1 pode suportar o modo PCIe 4.0 x4. Quando a placa ROG Hyper M.2 é instalada no PCIEX16(G5)_2, o slot Hyper M.2_1 pode suportar o modo PCIe 5.0 x4. Quando a placa ROG Hyper M.2 é instalada no PCIEX16(G4), os slots Hyper M.2_1 e Hyper M.2_2 podem suportar o modo PCIe 4.0 x4.
*** Quando a placa ROG Hyper M.2 é instalada em PCIEX16(G5)_1 ou PCIEX16(G5)_2, o slot Hyper M.2_2 será desabilitado. Quando a placa ROG Hyper M.2 é instalada no PCIEX16(G4), os slots Hyper M.2_1 e Hyper M.2_2 podem suportar o modo PCIe 4.0 x4.
**** A configuração RAID e as unidades de inicialização não são suportadas nas portas SATA6G_E1-2
Ethernet:
1 Intel 2.5Gb Ethernet
ASUS LANGuard
Sem fio e Bluetooth: Wi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Suporta banda de frequência de 2,4/5/6 GHz*
Bluetooth v5.3**
A regulamentação do WiFi 6E 6GHz pode variar entre os países.
A versão do Bluetooth pode variar, consulte o site do fabricante do módulo Wi-Fi para obter as especificações mais recentes.
USB:
USB traseiro (total de 12 portas)
2 Thunderbolt 4 portas (2 USB Type-C)
6 Portas USB 3.2 Gen 2 (5 Type-A + 1 USB Type-C)
4 USB 3.2 Gen 1 portas (4 Tipo-A)
USB frontal (total de 9 portas)
1 Conector USB 3.2 Gen 2x2 (suporta USB Type-C com até 60W PD/QC4+)
2 Conectores USB 3.2 Gen 1 suportam 4 USB 3.2 Gen adicionais 1 portas
2 Conectores USB 2.0 suportam 4 portas USB 2.0 adicionais
Áudio:
ROG SupremeFX 7.1 Surround Sound Áudio de alta definição CODEC ALC4082
Sensor de impedância para saídas de fone de ouvido frontal e traseira
Suporta: Detecção de Jack, Multi-streaming, Retarefa de Jack no Painel Frontal
Saída de reprodução estéreo SNR de 120 dB de alta qualidade e entrada de gravação SNR de 113 dB
Suporta reprodução de até 32 bits/384 kHz"
Recursos de áudio
Tecnologia de blindagem SupremeFX
ESS ES9218 QUAD DAC
Conectores de áudio banhados a ouro
Porta de saída S/PDIF óptica traseira
Capacitores de áudio premium
Tampa de áudio
Painel traseiro:
2 Thunderbolt 4 portas USB Type-C
6 Portas USB 3.2 Gen 2 (5 Type-A + 1 USB Type-C)
4 Portas USB 3.2 Gen 1 (4 Type-A)
1 HDMI
1 Módulo Wi-Fi
1 Porta Ethernet Intel 2,5 Gb
5 Conectores de áudio banhados a ouro*
1 Porta de saída S/PDIF óptica
1 Botão BIOS FlashBack
1 Botão Clear CMOS
*O painel traseiro Lime (Linha out) não suporta áudio espacial.
Se você deseja usar áudio espacial, certifique-se de conectar seu dispositivo de saída de áudio ao conector de áudio no painel frontal de seu chassi.
Conectores internos:
Relacionado a ventoinha e resfriamento
1 CPU de 4 pinos Fan header
1 CPU OPT de 4 pinos Fan header
1 4 pinos AIO Pump header
4 4 pinos Chassis Fan headers
1 W_PUMP+ header
1 2 pinos Water In header
1 Conector de saída de água de 2 pinos
1 Conector de fluxo de água de 3 pinos
1 Conector de alimentação principal de 24 pinos
2 Conector de alimentação de +12V de 8 pinos
1 Conector de alimentação PCIe de 6 pinos
3 Slots M.2 (Key M)
6 Portas SATA 6Gb/s
1 Conector USB 3.2 Gen 2x2 (suporta USB Type-C)
2 Conectores USB 3.2 Gen 1 suportam 4 portas adicionais USB 3.2 Gen 1
2 Conectores USB 2.0 suportam 4 adicionais Portas USB 2.0
3 Conectores endereçáveis Gen 2
1 Conector RGB AURA
1 Botão FlexKey
1 Conector de áudio do painel frontal (AAFP)
1 Botão Iniciar
1 Botão ReTry
1 Conector do painel do sistema de 10-1 pinos
1 Conector do sensor térmico
1 CPU Jumper de sobretensão
1 Switch de modo PCIe alternativo
Características especiais:
Kit Extreme OC
Botão FlexKey
Botão ReTry
Botão Iniciar
Extreme Engine Digi+
Capacitores 10K Black Metallic
MicroFine Alloy Choke
ASUS Q-Design
M.2 Q-Latch
Slot PCIe Q-Release
Q-Code
Q-Connector
Q-DIMM
Q-LED (CPU [vermelho], DRAM [amarelo], VGA [branco], Dispositivo de inicialização [amarelo verde])
Q-Slot
ASUS Thermal Solution
Placa traseira do dissipador de calor M.2
Dissipador de calor M.2
Aço placa traseira
design do dissipador de calor VRM
ASUS EZ DIY
botão BIOS FlashBack
botão Clear CMOS
protetor da alavanca do soquete da CPU
ProCool II
blindagem de E/S pré-montada
SafeSlot
SafeDIMM
AURA Sync
Conectores AURA RGB
Conectores endereçáveis Gen 2
Painel frontal USB 3.2 Gen 2x2 com Quick Charge 4+ Suporte
Suporte: carregamento de até 60W*
Saída: 5/9/15/ 20V máx. 3A, PPS:3,3–21V máx. 3A
Compatível com PD3.0 e PPS
* Para suportar 60W, instale o cabo de alimentação no conector de alimentação PCIe de 6 pinos ou só pode suportar 27W
Recursos do software: Software Exclusivo ROG
ROG CPU-Z
GameFirst VI
Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion
Sonic Radar III
DTS Sound Unbound
BullGuard Internet Security (versão completa de 1 ano)
ASUS Exclusive Software
Armory Crate
AIDA64 Extreme (versão completa de 1 ano)
AURA Creator
AURA Sync
Fan Xpert 4 (com AI Cooling II)
Cancelamento de ruído AI bidirecional
Economia de energia
AI Suite 3
Otimização fácil com AI Overclocking
TPU
DIGI + Power Control
Aplicativo Turbo
UEFI BIOS
Guia de overclocking AI
ASUS EZ DIY
ASUS CrashFree BIOS 3
ASUS EZ Flash 3
ASUS UEFI BIOS EZ Mode
MemTest86
BIOS: 256 Mb Flash ROM, BIOS UEFI AMI
Gerenciamento: WOL por PME, PXE
Dimensões: ATX, 30.5 24.4 cm
