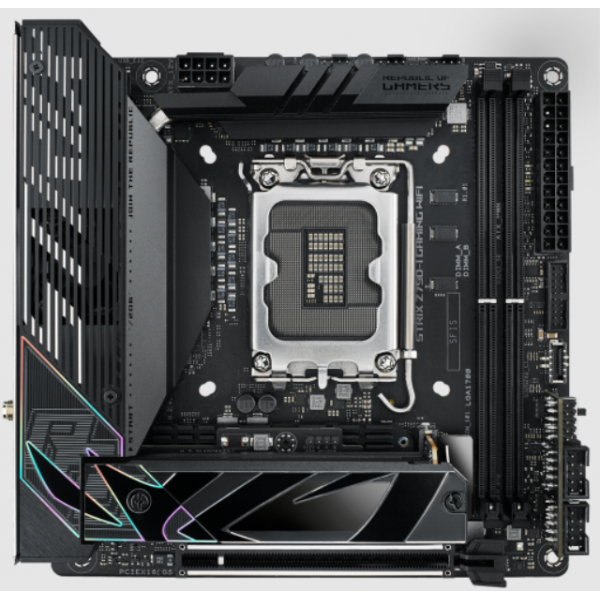

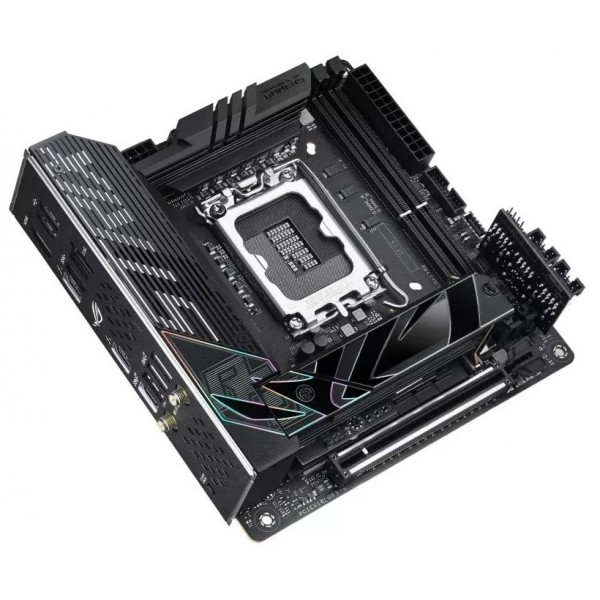

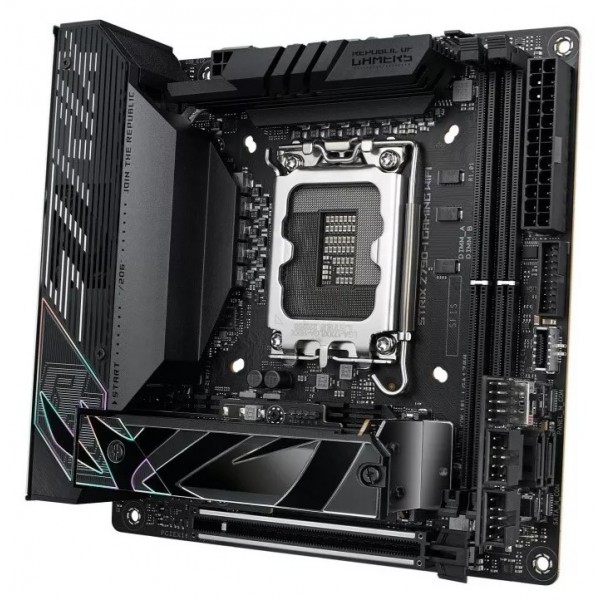

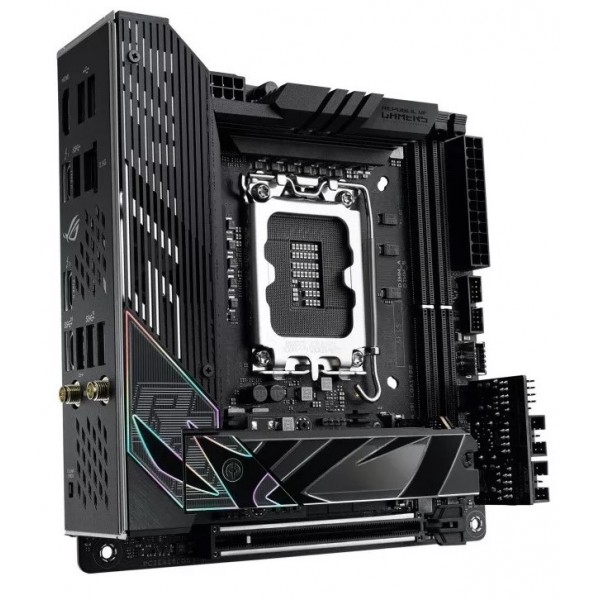

Regras são feitas para serem quebradas. Quebrando as convenções do que uma placa-mãe mini-ITX pode fazer, a entrega de energia da placa mae rivaliza com a de titãs em grande escala e sua matriz térmica empilhada é mais do que páreo para gigantes multi-core Ele também expande os limites da conectividade, com o inovador ROG Hive, um hub híbrido de áudio e USB com um toque adicional um botão AI Overclocking torna o ajuste tão fácil que parece trapaça. Ao longo de seu quadro compacto, está repleto de ajustes de engenharia que aumentam o desempenho da CPU e da memória e estabelecem uma base potente para SSDs e placas gráficas de tamanho normal.
OVERCLOCK IA
O ajuste agora é mais rápido e inteligente do que nunca. O ASUS AI Overclocking perfila a CPU e o resfriamento para prever a configuração ideal e levar o sistema aos seus limites. Os valores previstos podem ser ativados automaticamente ou usados ??como base de lançamento para novas experiências.
PCIE 5.0
A placa mae oferece suporte PCIe 5.0 de ponta a ponta com um toque exclusivo. Tanto o slot de expansão x16 quanto um dos slots M.2 integrados estão prontos para a geração 5, mas esse slot M.2 possui roteamento PCIe 4.0 adicional para o chipset. Isso permite que o usuário escolha como priorizar sua taxa de transferência: se o slot M.2 estiver no modo Gen 5, ele pode escalar até 16 GB/s de velocidade de leitura e gravação. Se o slot M.2 usar PCIe 4.0, toda a largura de banda Gen 5 será alocada ao slot de expansão para desempenho irrestrito da placa gráfica.
ARQUITETURA DE ENERGIA
10 + 1 estágios de energia, cada um classificado para 105A, fornecem corrente suficiente para conduzir os mais poderosos processadores Intel de 13 geração em qualquer carga de trabalho com facilidade.
DOMINAÇÃO DDR5
A ROG tem um longo legado de flexibilizar o desempenho de memória mais rápido, e o DDR5 não é atípico. Graças ao roteamento de sinal aprimorado, agora os kits de nível entusiasta foram muito além da marca de 7 GT/s na e quem sabe até onde os futuros DIMMs podem ir? Veteranos experientes podem testar sua coragem mexendo com a extensa variedade de opções de ajuste no UEFI.
Ficha Técnica:
CPU
Intel Socket LGA 1700 para processadores Intel Core de 13 geração e processadores Intel Core de 12 geração, Pentium Gold e Celeron Suporta Intel Turbo Boost Technology 2.0 e Intel Turbo Boost Max Technology 3.0
O suporte à tecnologia Intel Turbo Boost Max 3.0 depende dos tipos de CPU.
Chipset: Intel
Memória
2 x DIMM, máx. 64 GB, DDR5 7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/ 6200(OC) / 6000(OC) / 5800( OC) / 5600/ 5400/ 5200/ 5000/ 4800MHz Non-ECC, memória sem buffer
Arquitetura de memória de canal duplo
Suporta Intel Extreme Memory Profile (XMP)
OptiMem II
Recomendamos fluxo de ar ativo para garantir melhor desempenho da memória
Memória DDR5 sem ECC e sem buffer suporta a função On-Die ECC
Gráficos
1x porta HDMI
2x portas Intel Thunderbolt 4 (USB TypeC) suportam saídas de vídeo DisplayPort e Thunderbolt
Suporta 4K 60Hz conforme especificado em HDMI 2.1.
O suporte à resolução VGA depende da resolução dos processadores ou das placas gráficas.
Slots de expansão
Processadores Intel 13 e 12 geração
1x slot PCIe 5.0 x16 (suporta modo x16 ou x8/x8)
Um suporte de resolução depende da resolução dos processadores ou das placas gráficas.
Armazenamento
Total suporta 2 x slots M.2 e 2 x portas SATA 6Gb/s
Processadores Intel 13th & 12th Gen slot M.2_1 (Key M), tipo 2280 (suporta PCIe 5.0 x4 mode// PCIe 4.0 x4 mode)
Slot M.2_2 (Key M), tipo 2242/2260/2280 (suporta o modo PCIe 4.0 x4)
2x portas SATA 6Gb/s
M.2_1 vem do chipset Intel Z790 quando alternado para PCIe 4.0 Modo x4
Instale a placa ROG FPS-II para suportar 2 portas SATA 6Gb/s.
2x portas SATA 6Gb/s
A tecnologia AMD RAIDXpert2 suporta NVMe RAID 0/1 e SATA RAID 0/1.
Instale a placa ROG FPS-II para suportar 2 portas SATA 6Gb/s
Ethernet
1x Ethernet Intel 2,5 Gb
ASUS LANGuard
Sem fio e Bluetooth
Wi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax) Suporta banda de frequência de 2,4/5/6 GHz
Bluetooth v5.3 pronto no Windows 11 ou posterior.
USB
USB traseiro (total de 9 portas)
2x Thunderbolt 4 portas (2 x USB Type-C)
1x USB 3.2 Gen 2x2 portas (1 x USB Type-C)
3x USB 3.2 Gen 2 porta(s) (3 x Tipo A)
1x Porta(s) USB 3.2 Gen 1 (1 x Tipo A)
2x Porta(s) USB 2.0 (2 x Tipo A) USB frontal (total de 3 portas)
1x conector USB 3.2 Gen 2x2 suporta 1 USB Type-C
1x USB 3.2 Gen 1 header(s) suporte(s)
2x portas USB 3.2 Gen 1 adicionais ROG STRIX HIVE (total de 2 portas)
1x porta USB 3.2 Gen 2 ( 1x USB Type-C)
1x porta(s) USB 2.0 (1x Type-A) ROG FPS-II Card (total de 3 portas)
2x conectores USB 2.0 adicionais
3x portas USB 2.0
Áudio
ROG High Definition Audio CODEC ALC4050
Suporta: Detecção de Jack
Saída de reprodução estéreo SNR de 118 dB de alta qualidade e entrada de gravação SNR de 94 dB
Suporta reprodução de até 32 bits/384 kHz
Recursos de áudio
Tecnologia ROG Hyper-Grounding
ESS SABRE9260Q DAC
Conectores de áudio prateados
Porta de saída S/PDIF óptica e porta USB Type-C com solução de alimentação independente
Todas as funções de áudio no ROG STRIX Z790-I GAMING WIFI são suportadas através do ROG STRIX HIVE

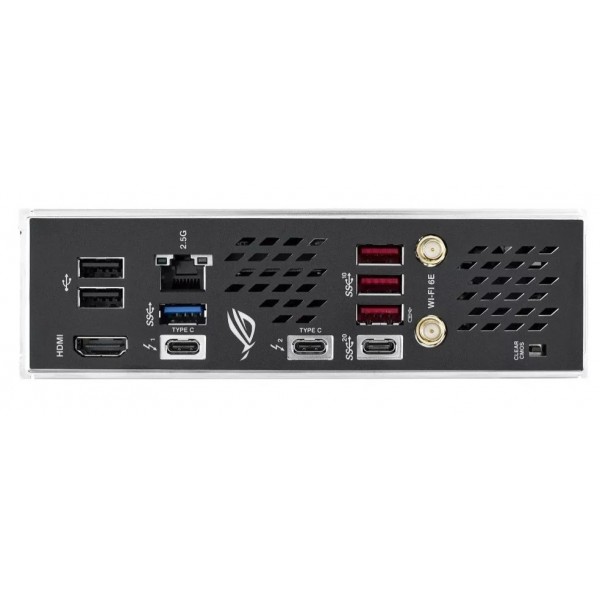

Portas de E/S do painel traseiro
2x portas Thunderbolt 4 USB Type-C
1x porta USB 3.2 Gen 2x2 (1 x USB Type-C)
3x portas USB 3.2 Gen 2 (3 x Type-A) (suporta ROG STRIX HIVE)
1x porta USB 3.2 Gen 1 (1 x Tipo-A)
2x portas USB 2.0 (2 x Tipo-A)
1x porta HDMI
1x Módulo Wi-Fi
1x porta Ethernet Intel 2,5 Gb
1x botão Limpar CMOS
Conectores de E/S Internos
Relacionado a ventoinha e resfriamento
1x 4 pinos CPU Fan header(s)
1x 4 pinos AIO Pump(s) header(s)
1x 4 pinos Fan header(s)
Relacionado a energia
1x conector de alimentação principal de 24 pinos
1x 8 -pin +12V Conector de alimentação
Relacionado ao armazenamento
2x slots M.2 (Key M)
USB
1x conector USB 3.2 Gen 2x2 (suporte(s) USB Type-C)
1x suporte(s) de headers USB 3.2 Gen 1)
2x portas USB 3.2 Gen 1 adicionais
Diversos:1x header(s) endereçável(s) Gen 2 1 x header(s)
Aura RGB
1x header de sensor térmico
2x conectores USB Type-C para instalar o cartão
ROG FPS-II ROG FPS-II cartão
2x portas SATA 6 Gb/s
1x jumper de sobretensão da CPU
1x conector do sensor térmico
1x conector do painel frontal
1x switch de modo PCIe alternativo
2x conector(es) USB 2.0 suporte(s) adicional(is)
3x portas USB 2.0
Características especiais
Extreme Engine Digi+
Capacitores pretos metálicos 5K
ASUS Q-Design
M.2 Q-Latch
Q-DIMM
Q-Slot
ASUS Thermal Solution
Placa traseira do dissipador de calor M.2
Dissipador de calor M.2
Design do dissipador de calor VRM
ASUS EZ DIY
Transparente Botão CMOS
Protetor da alavanca de soquete da CPU
ProCool II
Escudo de E/S pré-montado
SafeSlot
SafeDIMM
AuraSync
Conector(es) Aura RGB
Conector(es) Gen 2 endereçável(s)
ROG STRIX HIVE
1x USB Type-C connects para a placa-mãe
1x porta USB 3.2 Gen 2 (1 x USB Type-C)
1x porta USB 2.0 (1 x Type-A com BIOS FlashBack)
1x conector de fone de ouvido com entrada de microfone
1x conector de entrada de microfone com saída óptica S/PDIF
1x botão AI OC
1x botão FlexKey
1x botão BIOS FlashBack
1x botão de controle de volume com botão mudo Q-LED (CPU [vermelho], DRAM [amarelo], VGA [branco], Dispositivo de inicialização [amarelo verde])
Recursos do software
Software Exclusivo ROG
GameFirst VI
ROG CPU-Z
Sonic Studio III + Sonic Studio Virtual
Mixer + Sonic Suite Companion
Sonic Radar III
DTS Sound Unbound
Software Exclusivo ASUS
Armory Crate
AIDA64 Extreme (60 dias de teste gratuito)
Aura Creator
Aura Sync
Fan Xpert 4 (com AI Cooling II)
Economia de energia
Cancelamento de ruído AI bidirecional
AI Suite 3
Otimização fácil com overclocking AI
TPU
DIGI+ VRM
Aplicativo Turbo
PC Cleaner
MyAsus
Norton 360 for Gamers
WinRAR
UEFI Guia de overclocking do BIOS
AI
ASUS EZ DIY
ASUS CrashFree BIOS 3
ASUS EZ Flash 3
ASUS UEFI BIOS EZ Mode
FlexKey
MemTest86
BIOS: 256 Mb Flash ROM, BIOS UEFI AMI
Capacidade de gerenciamento: WOL por PME, PXE
Acessórios
Cabos
2x cabos SATA 6Gb/s
1x cabo divisor ROG USB2.0
1x cabo de painel
ROG FPS-II Card
1x ROG FPS-II Card
ROG STRIX HIVE
1x ROG STRIX HIVE
1x cabo de conexão de alimentação USB Type-C
Kit de resfriamento adicional
1x almofada térmica para M.2
Diversos
1x antenas móveis ASUS Wi-Fi
1x pacote de abraçadeiras
1x pacote(s) de borracha para M.2
1x pacote(s) Q-Latch para M.2
1x chaveiro ROG
1x adesivos ROG Strix
1x cartão de agradecimento ROG Strix
Mídia de instalação
1x guia do usuário
Suporte a Sistema operacional
Windows 11
Windows 10 de 64 bits
Interface
Fator de forma: Mini-ITX
Dimensões: 17 x 17 cm
Conteúdo da Embalagem
Placa Mãe ASUS
Acessórios
Documentos e Diversos
